Oferta » Peryferia » Transmisja po UTP
Producent: brak danych
Cena netto: 259,00 pln
Cena brutto: 318,57 pln
- 16 kanałowy pasywny nadajnik / odbiornik video + 2 kanały audio ;
- 16 wejść BNC - gniazdo ;
- wyjście terminal +/-,
- gniazdo RJ45;
- zasięg do 400m UTP kat.5
TR-16 przeznaczony jest do przesyłu sygnału wizyjnego z szesnastu kamer za pomocą skrętki komputerowej. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m. Skrętkę komputerową można podłączyć do gniazd RJ-45 albo zacisków śrubowych, które znajdują się pod zdejmowanym deklem. Transformator video jest urządzeniem biernym, nie wymagającym zasilania. Do zbudowania pełnego toru przesyłu sygnałów wymagane są dwa takie urządzenia.
SPECYFIKACJA
|
Zasięg: |
400 metrów |
|
Zakres napięcia w e/w y 75Ω (CVBS): |
1Vpp |
|
Tłumienie przelotowe: |
-0,5dB (dla f=5Mhz) |
|
Zakres pasma video: |
0 ... 50Mhz (-3dB) |
|
Separacja między wejściami: |
> -50dB |
|
CMRR (dB @ 5MHz): |
50dB |
|
Impedancja we/wy koncentrycznych: |
75Ω |
|
Impedancja we/wy symetrycznych: |
100Ω |
|
Typ złącz we/wy koncentrycznych: |
16 x gniazdo BNC |
|
Typ złącz we/wy symetrycznych: |
4 x RJ-45 (8-pin, 4 pary), 16 x zaciski kablowe |
|
Temp. pracy / wilgotność wzgl.: |
-50°C ... 55°C / <95% |
|
Wymiary (szer. x wys. x gł.) / waga: |
213 x 36 x 101 mm / 370g |

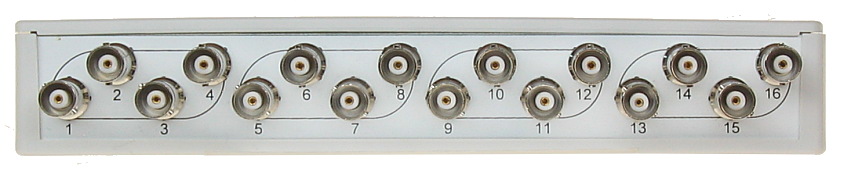

Rys. 1 Widok z przodu
.jpg)

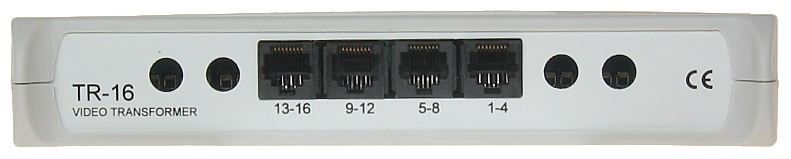

Rys. 2 Widok z tyłu

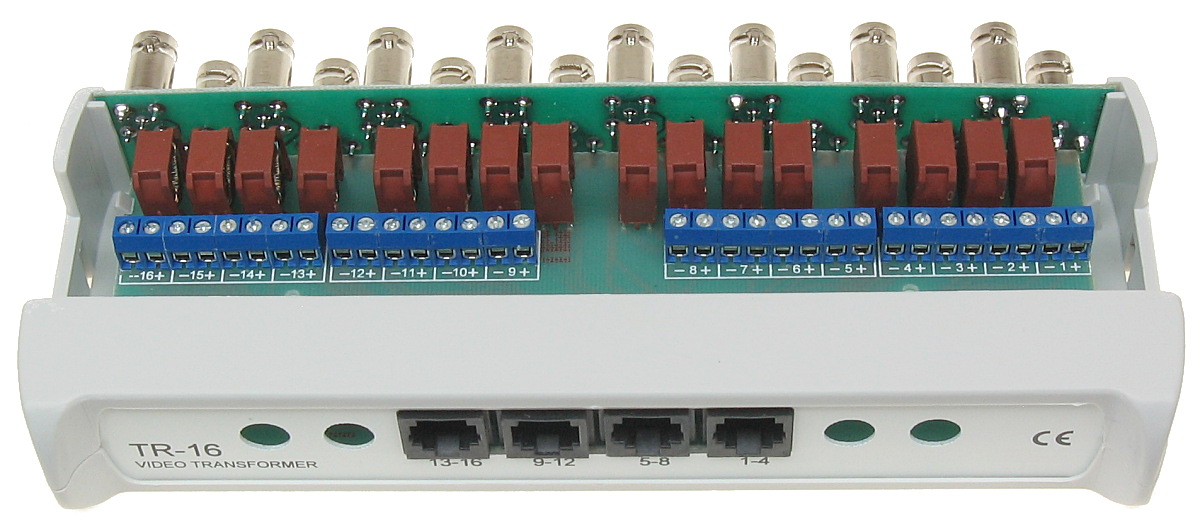

Rys. 3 Widok wewnątrz
